소형/모달가진기

소형가진기-BT-20(Sine 20N)

- 소형 타입
- 작은 부품 및 제품의 진동 시험 및 구조 응답 분석
- 진동 센서 교정
- 헤드익스팬더 장착 가능
- 앰프 일체형
- 신호 발생기(Signal Generator) 내장
- 자연 냉각 방식(Natually Cooled)

주문번호

BT-20 소형 가진기(앰프 내장형, 자연 냉각 방식-쿨링 필요없음)

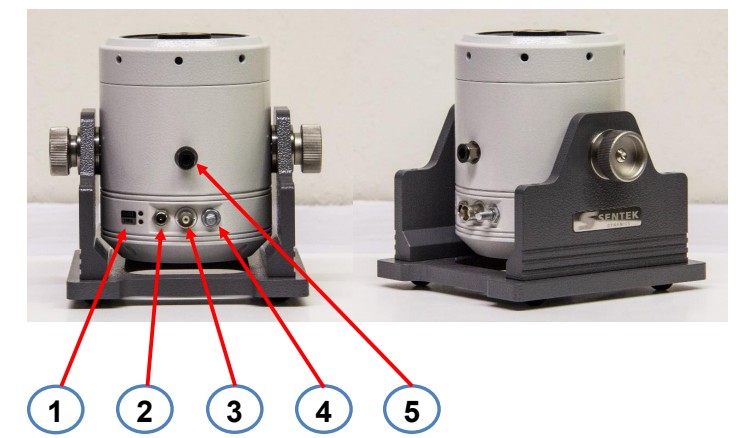

1번: LED 인디게이터(녹색: 전원 연결 & 준비 완료 상태, 빨간색: 동작 불가능 상태

2번: 전원 입력(DC 18V)

3번: 신호 입력(신호발생기 또는 진동 컨트롤러 신호 입력용)

4번: 노브 버튼(자가 체크 기능 활성화 기능)

5번: 에어 호스 연결 커넥터(강제 냉각 시)


*Self-Check 기능

내장된 신호 소스로 자가 진단 가능:

- 고정 주파수: 20 Hz

- 스윕 모드: 50 ~ 2,000 Hz (1분당 2회 스윕)


*작동 방법:

- 버튼을 1.5초 누르면 20 Hz 고정 모드 진입

- 버튼 회전으로 스윕 모드 전환

- 버튼 누르면 종료
